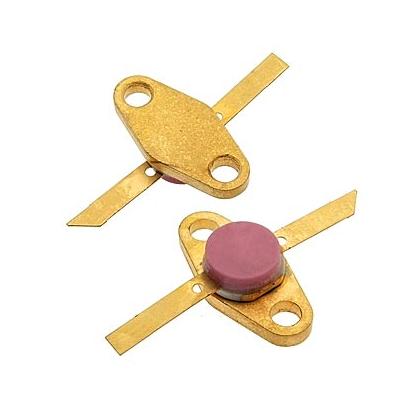

2т909б Au /NPN 4А 60в 54Вт/ транзистор

Технические характеристики транзистора 2Т909Б: • Структура транзистора: n-p-n; • Рк т max - Постоянная рассеиваемая мощность коллектора с теплоотводом: 54 Вт; • fгр - Граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: более 500 МГц; • Uкэr max - Максимальное напряжение коллектор-эмиттер при заданном токе коллектора и заданном сопротивлении в цепи база-эмиттер: 60 В (0,01кОм); • Uэбо max - Максимальное напряжение эмиттер-база при заданном обратном токе эмиттера и разомкнутой цепи коллектора: 3,5 В; • Iк max - Максимально допустимый постоянный ток коллектора: 4 А; • Iкэr - Обратный ток коллектор-эмиттер при заданных обратном напряжении коллектор-эмиттер и сопротивлении в цепи база-эмиттер: 30 мА (60В); • Ск - Емкость коллекторного перехода: не более 60 пФ; • Rкэ нас - Сопротивление насыщения между коллектором и эмиттером: не более 0,18 Ом; • Рвых - Выходная мощность транзистора: не менее 35 Вт на частоте 500 МГц; • tрас - Время рассасывания: не более 20 нс
