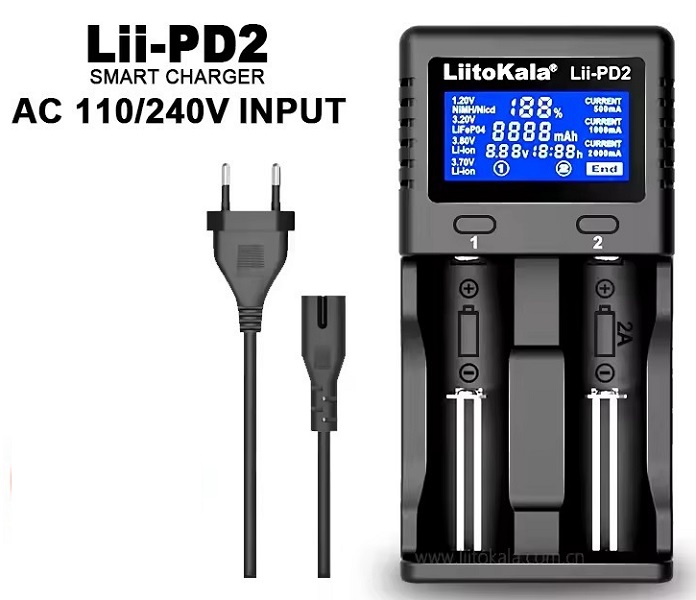

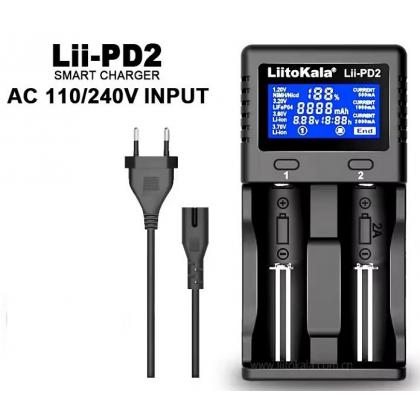

Зарядное устройство LiitoKala Lii-PD2

Зарядное устройство PD2. Руководство. I. Технические характеристики и функции зарядного устройства: 1. Вход постоянного тока 12 В 1 А (номинально), двухслотовая независимая зарядка и система управления микрокомпьютером. 2. Самая большая изюминка этого зарядного устройства в том, что вы можете заряжать аккумулятор независимо от полярности! 3. Существует три уровня зарядного тока: 0,5 А / 1,0 А / 2,0 А. По умолчанию ток зарядки составляет 0,5 А. Для выбора зарядного тока нажмите и удерживайте соответствующую кнопку. 4. Во время зарядки на ЖК-дисплее отображается номер канала CH, ток зарядки, напряжение, время, ёмкость и тип аккумулятора: Li-Fe 3,20 В / Li-ion 3,70 В / Li-ion 3,85 В (IMR). Суммарный ток зарядки двух слотов не превышает 2 А. При зарядке одного слота током 2 А и последующей зарядке аккумулятора в другом слоте ток зарядки 2 А снижается. Зарядка осуществляется током 1 А; при полной зарядке аккумулятора на ЖК-дисплее отображается FULL. 5. Автоматическое распознавание литий-ионных 3,70 В и никель-металлгидридных аккумуляторов, ручной выбор литий-железо-фосфатного аккумулятора (3,20 В) и литий-ионного 3,85 В аккумулятора. 6. При активации функции напряжения 0 В зарядка при напряжении 1,65–2,20 В невозможна (но будет активирована функция подзарядки малым током). 7. Благодаря многочисленным функциям защиты от перезаряда, переразряда, короткого замыкания и т. д. устройство может интеллектуально и автоматически определять неисправные батареи. 8. Режим зарядки: постоянный ток и постоянное напряжение. II. Кнопки и дисплей: 1. Кнопка (режим): каждая из двух кнопок управляет одним слотом. В течение 5 секунд после включения батареи нажмите кнопку «режим» соответствующего слота, чтобы выбрать тип аккумулятора. Нажмите и удерживайте кнопку «режим», чтобы выбрать ток зарядки. Определите тип аккумулятора, который необходимо зарядить (например, 3,20 В / 3,80 В), остановите зарядку после зарядки и перейдите в режим зарядки через 5 секунд. Во время зарядки нельзя переключать тип аккумулятора, но можно нажать кнопку, чтобы включить подсветку, и нажать и удерживать кнопку, чтобы переключить ток. 2. ЖК-дисплей: После подключения зарядного устройства к источнику питания на ЖК-дисплее примерно на 2 секунды отобразится информация, а затем отобразится ноль. При обнаружении аккумулятора на ЖК-дисплее отобразится номер соответствующего слота, напряжение и ток аккумулятора, а также мигающий символ типа аккумулятора (например, NiMH/никель-кадмиевый 1,2 В). Через 5 секунд устройство перейдет в режим распознавания по умолчанию для зарядки аккумулятора. В этот момент на дисплее начнет мигать символ «%», указывая на то, что идет зарядка, а по завершении зарядки отобразится надпись END. III. Электротехнические параметры: 1. Входная мощность: DC 12V 1A. 2. Выходное напряжение: DC 4,20 В для Li-Ion, DC 4,35 В для IMR, DC 3,65 В для LiFePO4, DC 1,48 В для NiMH / NI-Cd. 3. Выходной ток (опционально): Li-Ion/IMR/LiFePO4: 2000мА * 1 (только один) / 1000мА * 2 / 500мА * 2, NiMH/NiCd: 500мА. 4. Зарядка постоянным током/постоянным напряжением, ток отключения: <100 мА.
