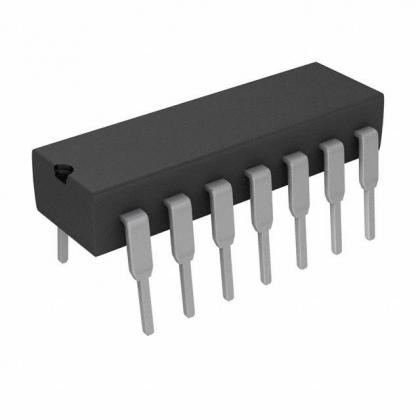

умс8-08 91,92г микросхема музыкальная (Моцарт, Симфония №40, Д.Дассен, Люксембургский сад, Ж. Бизе, Кармен, П. Чайковский, Прощание славянки)

Назначение выводов 01 Выход звукового сигнала (Вых. 1) 02 Вывод питания от источника напряжения Uпит--3,0 В 03 Вход выбора режима "А" 04 Вход выбора программы 05 Общий вывод (ОВ) 06 Вход выбора мелодии 07 Вход генератора 08 Выход генератора 09 Вход ускоренного контроля 10 - 11 - 12 Вход прерывания сигнала 13 Вход возбуждения сигнала 14 Выход звукового сигнала (Вых.2) Схемы устройств на базе УМС весьма экономичны, они работоспособны уже при питании 1,5 В. Например, дверной звонок с этой микросхемой можно питать от одного элемента 373, причем его громкость звучания получается вполне достаточной. Чрезвычайно малый потребляемый УМС в режиме останова - ток всего 5 мкА, позволяет обходиться без выключателя питания.
