Модуль включения и отключения зарядного устройства по достижению заданных уровней напряжения для контроля заряда аккумулятора 12 вольт.
Напряжение нижнего порога (включения реле): 10,5V (регулируется);
Напряжение верхнего порога (выключения реле): 14,8V (регулируется);
Нижний порог (заводские установки): 12,4 В
Верхний порог (заводские установки): 14,8 В
Ток потребления в режиме отключенного реле: не более 12мА;
Максимальный ток коммутации реле (не путать с зарядным током) – до 10А;
Погрешность установки: ±0. 1 В

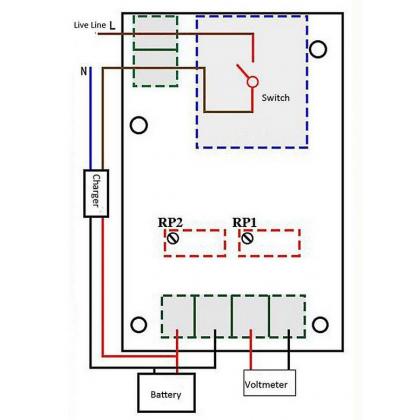

Регулировка потенциометрами: RP2, RP1
Размеры: 50 мм x 32 мм x 18 мм (Д x Ш х В)
Напряжение нижнего порога устанавливается резистором VR2, а верхнего – VR1. Вращение по часовой стрелке увеличивает напряжение, против часовой – уменьшает.
